کنتاکتور سه پل 9 آمپر NXC چینت

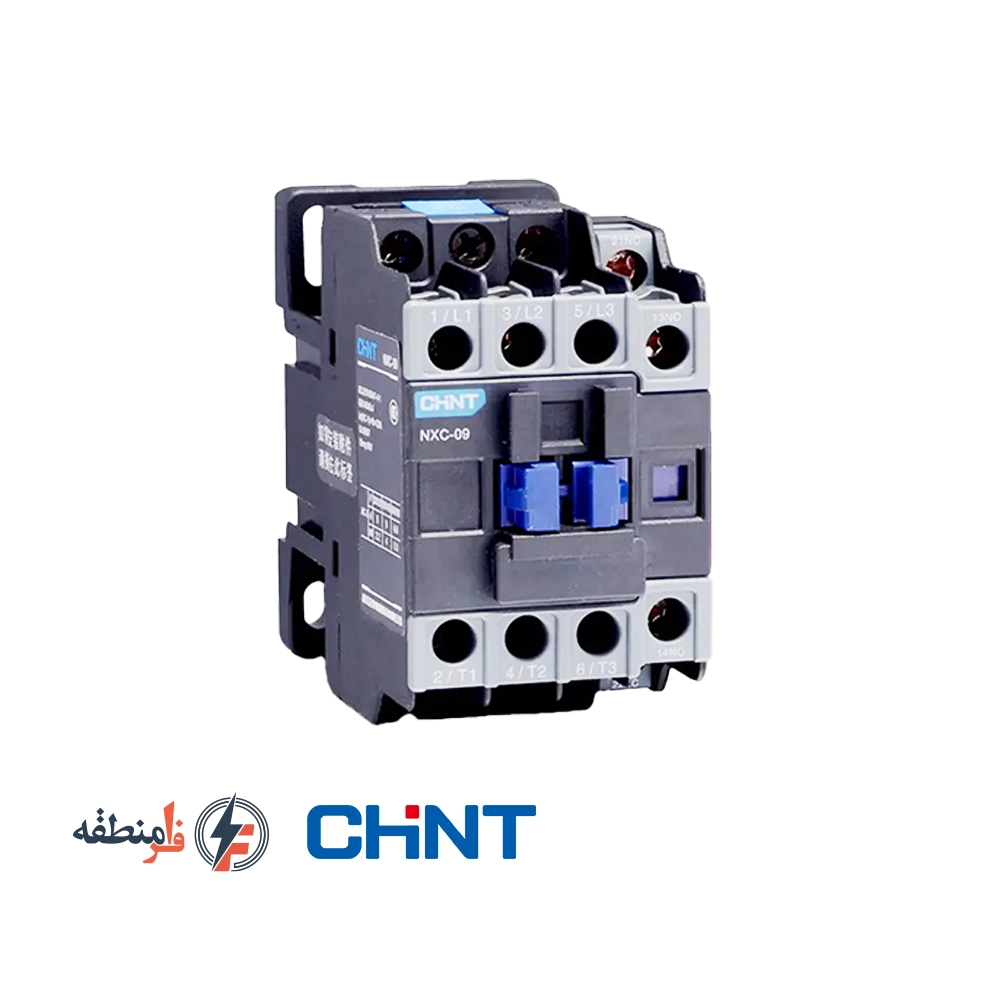

کنتاکتور 9 آمپر NXC چینت

کنتاکتور سه پل 9 آمپر NXC چینت (CHINT)، کوچک‌ترین عضو خانواده پرقدرت کنتاکتورهای سری NXC است که برای کنترل بارهای سه‌فاز سبک، سیستم‌های روشنایی و راه‌اندازی موتورهای الکتریکی کوچک (تا حدود 4 کیلووات) طراحی شده است. این محصول با وجود ابعاد کوچک، از کیفیت ساخت بسیار بالایی برخوردار بوده و مطابق با استانداردهای بین‌المللی برای شرایط کاری مداوم در محیط‌های صنعتی تولید شده است.

از آنجا که انتخاب قطعه درست برای پروژه‌های کوچک حساسیت بالایی دارد، شرکت فرامنطقه به عنوان مرجع تخصصی تأمین تجهیزات برق صنعتی در شرق ایران، مدل 9 آمپر سری NXC را با تضمین اصالت و مشاوره فنی دقیق عرضه می‌کند. استفاده از این کنتاکتور در پروژه‌های تابلوسازی، به‌ویژه جایی که نیاز به صرفه‌جویی در فضای تابلو وجود دارد، بسیار متداول است.

ویژگی‌های فنی کلیدی

• برند: CHINT (چینت)
• سری: NXC
• مدل: NXC-09
• جریان نامی (AC-3): 9 آمپر
• ولتاژ کاری: تا 690 ولت
• تعداد کنتاکت کمکی: 1NO + 1NC
• استاندارد: IEC/EN 60947-4-1
• نصب: ریلی (DIN Rail) و پیچی
• کاربرد اصلی: راه‌اندازی موتورهای کوچک، بارهای روشنایی و هیترها

نکات مهم در نصب و استفاده

• تطابق ولتاژ بوبین: حتماً پیش از نصب، ولتاژ بوبین کنتاکتور (220VAC یا سایر ولتاژها) را با مدار فرمان خود چک کنید.
• محافظت از موتور: با وجود کوچک بودن، برای حفاظت موتور در برابر اضافه‌بار، استفاده از بیمتال سری NR2 (سایز متناسب با جریان موتور) در زیر کنتاکتور توصیه می‌شود.
• اتصالات: با توجه به کوچک بودن ابعاد ترمینال‌ها، از سرسیم‌های مناسب برای جلوگیری از شل شدن اتصالات و ایجاد جرقه استفاده کنید.

سوالات متداول (FAQ)

1. کنتاکتور 9 آمپر برای چه توان موتوری مناسب است؟

این کنتاکتور در ولتاژ 380/400 ولت، برای راه‌اندازی الکتروموتورهای سه فاز با توان حدود 4 کیلووات در رده کاری AC-3 طراحی شده است.

2. آیا این کنتاکتور فقط برای موتور کاربرد دارد؟

خیر؛ علاوه بر موتورها، از این مدل می‌توان برای سوئیچینگ مدارهای روشنایی صنعتی، هیترهای برقی و سیستم‌های تهویه کوچک نیز استفاده کرد.

3. آیا ابعاد سری NXC-09 برای تابلوهای کوچک مناسب است؟

بله، یکی از مزیت‌های اصلی سری NXC، طراحی فشرده و جمع‌وجور آن است که فضای بسیار کمی را در تابلو اشغال می‌کند.

4. ولتاژهای بوبین این کنتاکتور به چه صورت است؟

کنتاکتورهای NXC-09 با ولتاژهای بوبین متنوعی (مانند 220 ولت AC یا 24 ولت DC) تولید می‌شوند که هنگام خرید باید ولتاژ مورد نیاز مدار فرمان مشخص شود.

5. آیا کنتاکتور 9 آمپر نیاز به سرویس و نگهداری دارد؟

مانند هر تجهیز صنعتی، توصیه می‌شود اتصالات ترمینال‌ها هر چند وقت یک‌بار آچارکشی شده و از سلامت ظاهری و عدم وجود گرد و غبار شدید داخل تابلو اطمینان حاصل شود.

6. تفاوت اصلی این مدل با کنتاکتورهای قدیمی چیست؟

سری NXC نسبت به مدل‌های قدیمی‌تر (مانند سری NC1)، دارای طراحی مدرن‌تر، عمر الکتریکی بالاتر و استانداردهای حفاظتی ارتقا یافته است.
