رله بی متال 1.6 تا 2.5 آمپر PNS

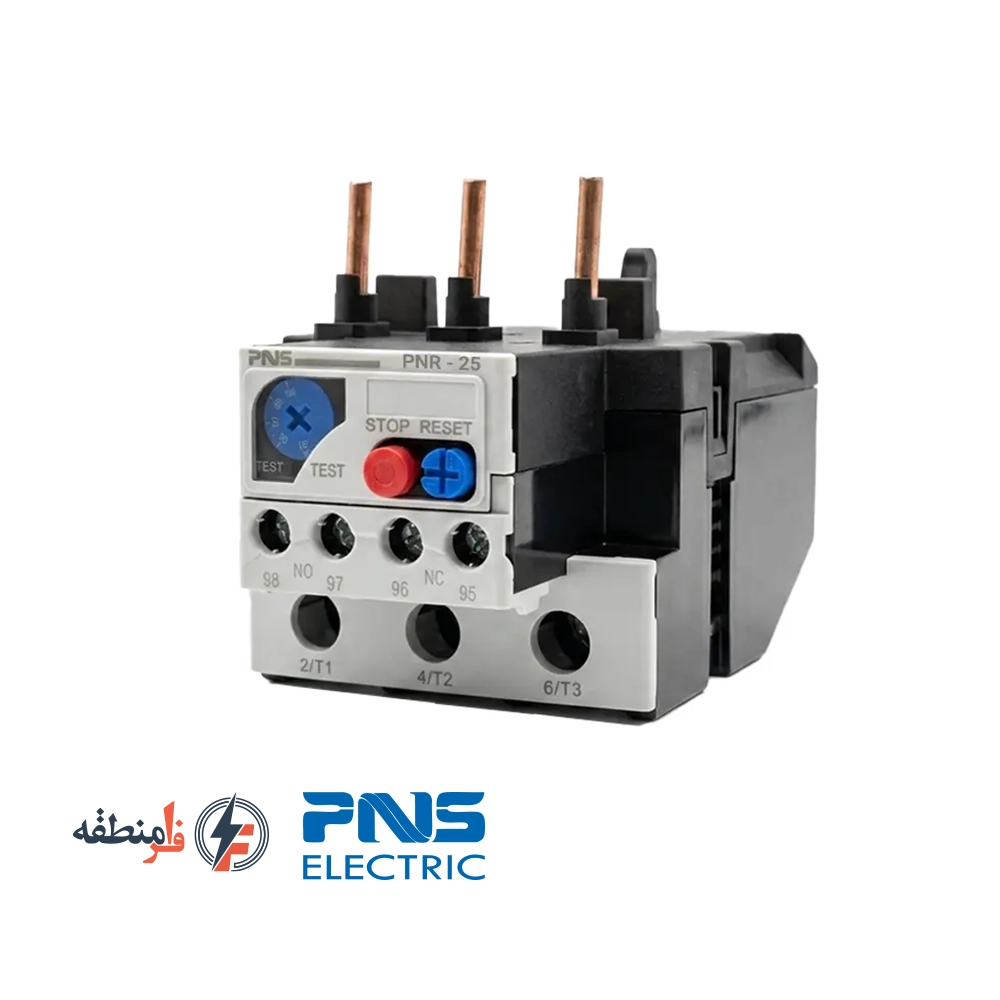

رله بیمتال رنج جریان 1.6 تا 2.5 آمپر PNS

رله بیمتال رنج جریان 1.6 تا 2.5 آمپر PNS یکی از تجهیزات حفاظتی مدار فرمان و قدرت است که به‌منظور حفاظت از الکتروموتورهای تک‌فاز و سه‌فاز کم‌توان در برابر اضافه‌بار (جریان‌کشی بیش از حد مجاز) طراحی شده است. این بیمتال با قابلیت تنظیم جریان در بازه 1.6 تا 2.5 آمپر و نصب در زیر کنتاکتور، مانع از سوختن و آسیب دیدن سیم‌پیچ موتورهای با توان پایین بر اثر اضافه بار حرارتی می‌شود.

ویژگی‌های فنی بیمتال 1.6 تا 2.5 آمپر PNS

• نوع تجهیز: رله حفاظتی حرارتی (بیمتال)
• بازه تنظیم جریان: 1.6 تا 2.5 آمپر
• نحوه نصب: اتصال مستقیم به زیر ترمینال‌های خروجی کنتاکتور هم‌رنج
• کنتاکت‌های فرمان: دارای دو کنتاکت کمکی شامل یک کنتاکت بسته (95-96 NC) جهت قطع مدار فرمان بوبین کنتاکتور و یک کنتاکت باز (97-98 NO) جهت فعال‌سازی آلارم یا چراغ سیگنال خطا
• مکانیزم عملکرد: دارای دکمه‌های ریست (دستی و اتوماتیک) و شستی تست عملکرد مکانیکی
• برند: PNS

تفاوت عملکردی بیمتال و کلید حرارتی (MPCB)

ذکر این نکته فنی ضروری است که بیمتال برخلاف کلید حرارتی، توانایی قطع مستقیم مدار قدرت را ندارد و فاقد بخش مغناطیسی برای حفاظت در برابر اتصال کوتاه است. بیمتال تنها با باز کردن کنتاکت فرمان خود (NC 95-96)، بوبین کنتاکتور را بی‌برق کرده و از این طریق موتور را خاموش می‌کند. بنابراین، برای حفاظت کامل مدار در برابر اتصال کوتاه، باید در بالادست مدار از فیوزهای مینیاتوری یا کلیدهای حفاظتی مناسب استفاده شود.

کاربردهای رله بیمتال PNS رنج 1.6-2.5A

این بیمتال معمولاً برای موتورهای کوچک و کم‌توان کاربرد دارد، از جمله:

• موتورهای سه‌فاز کوچک (توان تقریبی 0.55 تا 0.75 کیلووات یا 0.75 تا 1 اسب)
• فن‌های هوادهی و مکنده‌های تابلویی و کارگاهی متوسط
• پمپ‌های آب کوچک کشاورزی و ساختمانی (کف‌کش‌های کم‌توان)
• سیستم‌های نقاله و کانوایرهای سبک کارگاهی

نکته فنی برای نصب و تنظیم

پس از نصب شاخک‌های فلزی بیمتال به خروجی کنتاکتور، جریان نامی موتور را از روی پلاک خوانده و ولوم مدرج روی بیمتال را روی آن مقدار تنظیم کنید. همچنین می‌توانید وضعیت ریست بیمتال را روی حالت دستی (Manual) قرار دهید تا در صورت بروز خطا و قطع مدار، تکنسین پس از بررسی و رفع عیب موتور، دکمه ریست (قرمز یا آبی رنگ) را به صورت دستی فشار داده و مدار را مجدداً آماده به کار کند.

خرید بیمتال PNS از فرامنطقه

برای خرید رله بیمتال رنج 1.6 تا 2.5 آمپر PNS و استعلام قیمت انواع تجهیزات برق صنعتی برند PNS و چنت، می‌توانید با فروشگاه فرامنطقه در ارتباط باشید. ما انواع تجهیزات تابلویی و حفاظتی را با ضمانت اصالت کالا، قیمت مناسب و مشاوره فنی پیش از خرید به مشتریان گرامی ارائه می‌دهیم.
