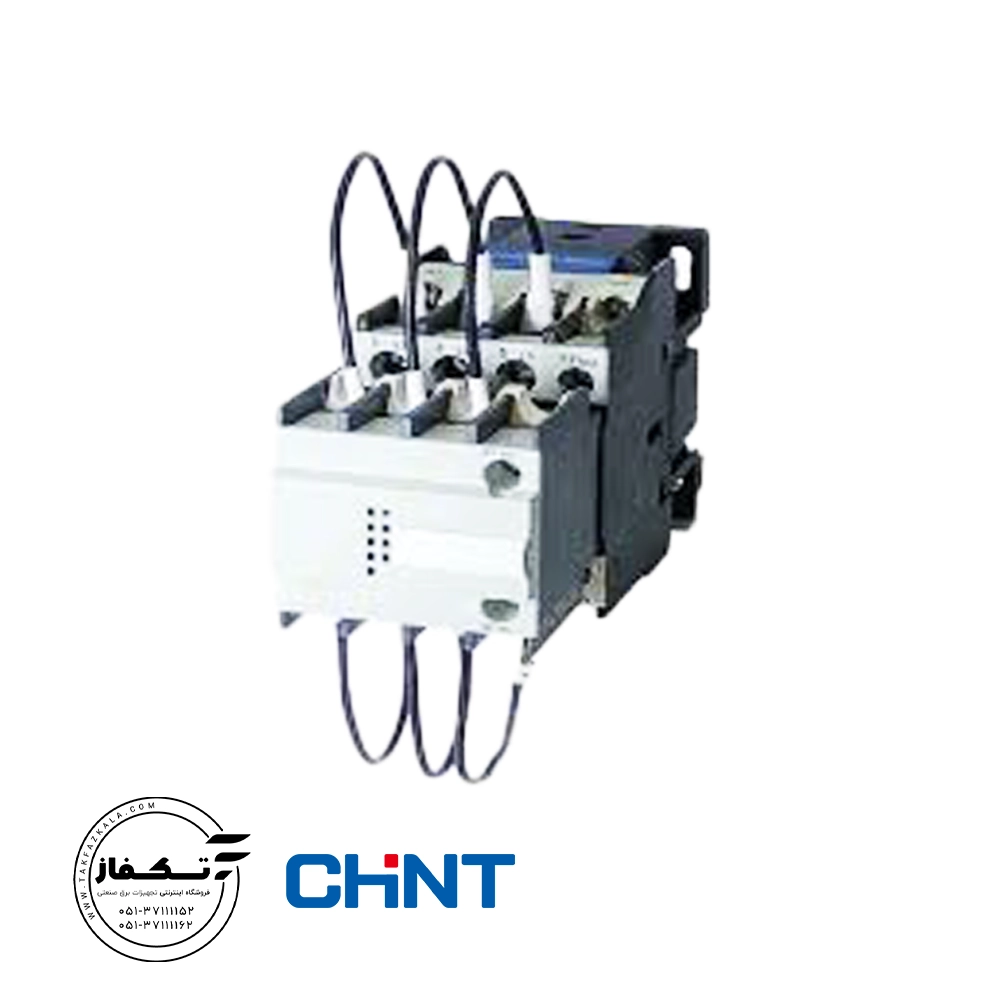

کنتاکتور خازنی 20 کیلووار چینت (سری CJ19) بهطور اختصاصی جهت قطع و وصل پلههای خازنی در سیستمهای اصلاح ضریب توان (بانک خازنی) طراحی شده است. این کنتاکتور با بهرهگیری از واحد پیشوصل (مقاومتهای میراکننده)، جریان هجومی اولیه (Inrush Current) را تا چندین برابر کاهش داده و مانع از خالزدن پلاتینها و آسیب به خازنها میشود. برای تأمین مطمئن این تجهیز به همراه ضمانت اصالت و مشاوره تخصصی، میتوانید از خدمات شرکت فرامنطقه بهرهمند شوید.
در مدارهای فشار ضعیف، سوئیچینگ بارهای خازنی بهدلیل تخلیه و شارژ سریع خازن، جریانی لحظهای تا دهها برابر جریان نامی ایجاد میکند. استفاده از کنتاکتورهای معمولی در این کاربرد سبب جوش خوردن سریع پلاتینها، انفجار خازن یا آسیب به شبکه برق میشود. کنتاکتور خازنی 20 کیلووار چینت (CHINT) با طراحی مهندسی در رده کاری AC-6b، پاسخی مطمئن و استاندارد برای این چالش صنعتی است.
این تجهیز مجهز به یک بلوک کمکی پیشوصل در قسمت فوقانی است. ساختار عملکردی آن به این صورت است که در لحظه فرمان وصل، ابتدا کنتاکتهای کمکی مسیر خازن را از طریق مقاومتهای سیمی مستهلککننده برقرار میکنند؛ با این فرآیند جریان ضربهای اولیه بهطور چشمگیری میرا میشود. کسری از ثانیه بعد، کنتاکتهای اصلی بسته شده و مقاومتها از مدار خارج میشوند تا کنتاکتور بدون تلفات حرارتی اضافه به هدایت جریان نامی بپردازد.
کنتاکتورهای سری CJ19 چینت انتخابی اقتصادی و بسیار کارآمد برای تابلوهای جبرانسازی توان راکتیو در کارخانجات، مجتمعهای تجاری و کارگاههای صنعتی هستند. تهیه این محصول از شرکت فرامنطقه تضمینکننده خریدی مطمئن، همراه با راهنمایی فنی متناسب با نوع طراحی تابلوی شما خواهد بود.
| پارامتر فنی | مشخصه / مقدار |
|---|---|
| برند سازنده | چینت (CHINT) |
| کد / سری محصول | سری CJ19 (مدل CJ19-43) |
| توان نامی تحت ولتاژ 400V | 20 کیلووار (20kvar) |
| رده بهرهبرداری (Utilization Category) | AC-6b (مخصوص سوئیچینگ بار خازنی) |
| ولتاژ عایقی نامی (Ui) | 690 ولت |
| ولتاژ کاری نامی (Ue) | تا 400/690 ولت AC |
| ولتاژ بوبین متداول | 220 ولت متناوب (50/60Hz) |
| سیستم مهار جریان هجومی | دارای واحد مقاومت پیشوصل (Damping Resistors) |
| کنتاکتهای کمکی | 1NO + 1NC (یا متناسب با مدل سفارشی) |
| نوع نصب | ریلی (DIN Rail 35mm) و پیچی روی سینی تابلو |
| استاندارد مرجع | IEC/EN 60947-4-1 |
۱. تفاوت کنتاکتور خازنی با کنتاکتور معمولی چیست؟
کنتاکتور خازنی دارای کنتاکتهای کمکی پیشوصل و مقاومتهای میراکننده است که مانع از آسیب جریان ضربهای شارژ اولیه به کنتاکتها و خازن میشود، در حالی که کنتاکتور معمولی فاقد این مکانیزم است.
۲. آیا میتوان از این کنتاکتور برای پلههای خازنی کوچکتر استفاده کرد؟
بله، استفاده از کنتاکتور 20 کیلووار برای پلههای پایینتر (مانند 12.5 یا 15 کیلووار) از نظر فنی بلامانع است، اما برای پلههای بالاتر مجاز نیست.
۳. سیمهای مقاومتی بالای کنتاکتور چه وظیفهای دارند؟
این سیمها مقاومتهای محدودکننده جریان هستند که در کسری از ثانیه قبل از بسته شدن کنتاکت اصلی وارد مدار میشوند تا جریان هجومی را تخلیه و مهار کنند.
